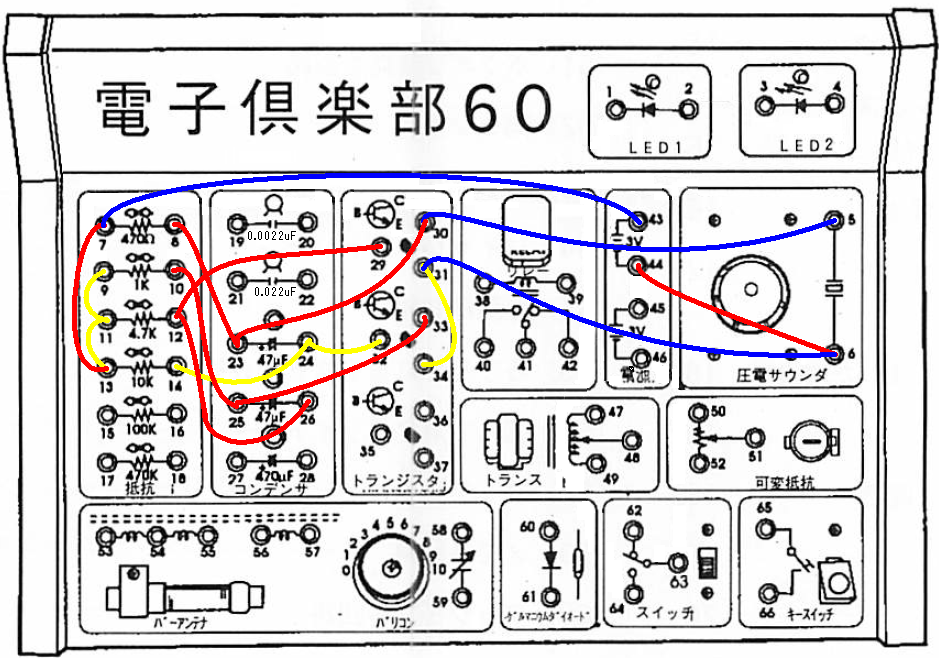

電子倶楽部60　(33) 電子ブザー

この回路もマルチバイブレータの応用回路です。
圧電サウンダは片側のトランジスタのコレクタ・エミッタと並列されており、トランジスタがオフの時に圧電サウンダに電圧が加わり、中の圧電素子が変形して、トランジスタがオンになると、加わっていた電圧が解放され、圧電素子の変形が戻り、繰り返すことでカチカチというクリック音がします。

https://youtu.be/ajTnFsbpBh0



黄5、赤8、青3
