電子倶楽部60　(34) ゆっくり音が消えるブザー

トランジスタとトランスを使った発振回路。
トランジスタのエミッタとGNDの間に電解コンデンサとスイッチを並列につないで、
スイッチを押したときに電解コンデンサを放電させ、スイッチを離すと、電解コンデンサが、
充電して容量イッパイになるまで発振回路が動作し、イッパイになると、発振が止まる回路です。

https://youtu.be/Br2baePqDQg

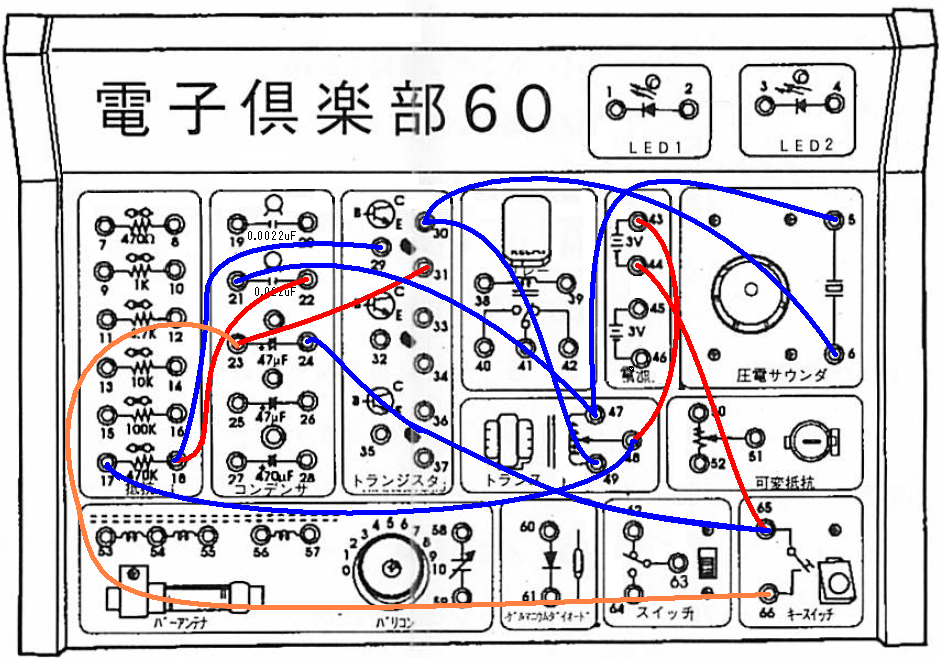

赤4、青7、橙１
