電子倶楽部60　(42) 見えないパワーで動作するラジオ

※実験セット以外の１０ｍのミノムシクリップ付き線（黒・黄）使用

ゲルマラジオ　ゲルマニウムダイオードの無電源ラジオです。

よほどラジオの送信局と近い場所でなければ、付属のアンテナ線だけでは、
聞こえません。
GNDはミノムシクリップ付きの１０ｍの線で、水道の邪口に、
アンテナはミノムシクリップ付きの10mの線でアルミサッシの窓枠に、
それぞれ接続して、かすかにセラミックイヤホンから音が聞こえました。

動画ではセラミックイヤホンをカメラのマイクに近づけていますが、
音が小さ過ぎるせいか、音をひろえませんでした。

https://youtu.be/BDT1VCjJPJQ

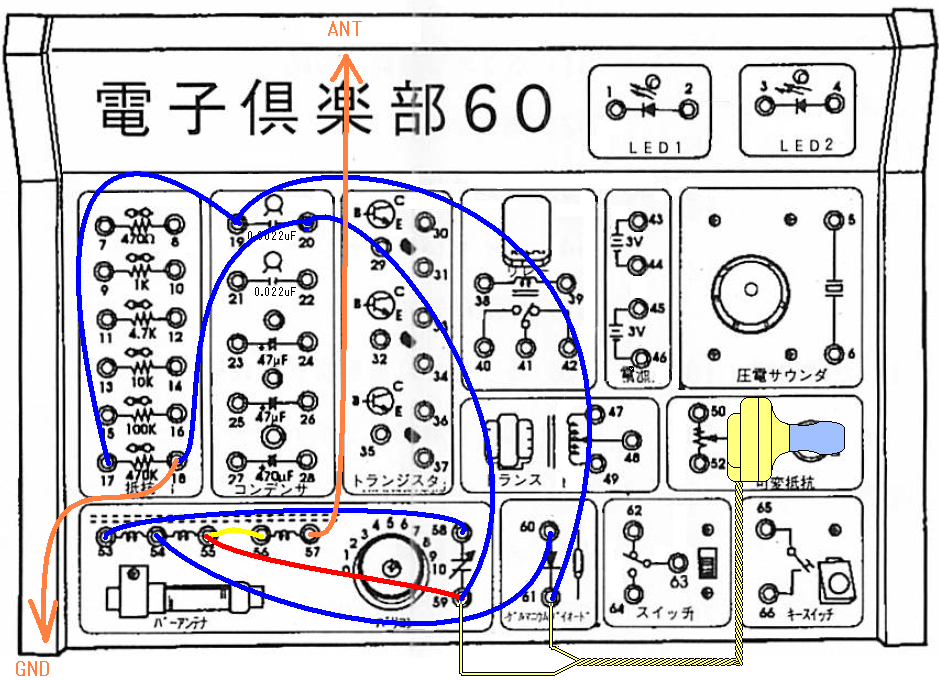

黄1、赤1、青6、橙１、イヤホン＋付属外（１０ｍのミノムシクリップ付き線（黒・黄）使用）
